スマホ版データカウンター　USBコントローラー改造方法

ゲームコントローラを改造しデータカウンター用の送信デバイスの作り方を説明します。
無線、有線どちらでも可能ですがここでは有線のUSBコントローラーを改造する手順を説明します。


必要部材
・USBゲームコントローラー　
　価格　：　673円～　　(2015/11/17現在のAmazonでの販売価格)
　下記で説明しているコントローラー以外でも動作は可能かと思います。

・QIケーブル8S-8S
　価格　：　165円　　　（2015/11/12現在の共立エレショップでの販売価格）
　http://eleshop.jp/shop/g/gAAC419/

・OTGケーブル(MicroUSB変換アダプタ)
　価格　：　100円程度　　　（Amazonにて「OTG」と検索すればたくさん出てきます）






USBゲームコントローラー　

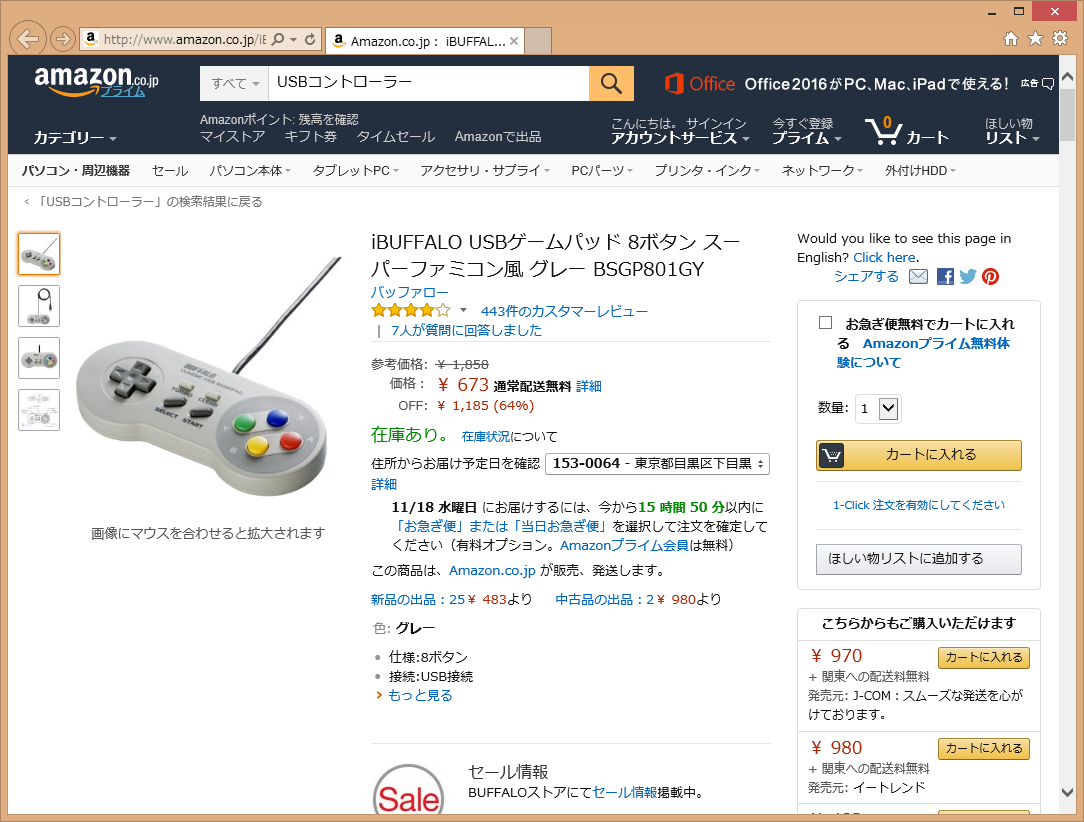

説明に使用するコントローラーはAmazonにて下記のコントローラーを使用しました。
2015/11/17現在 673円

作成　
コントローラー裏のネジを外しケースを外します。比較的問題なく開けれると思いますので画像は省略。

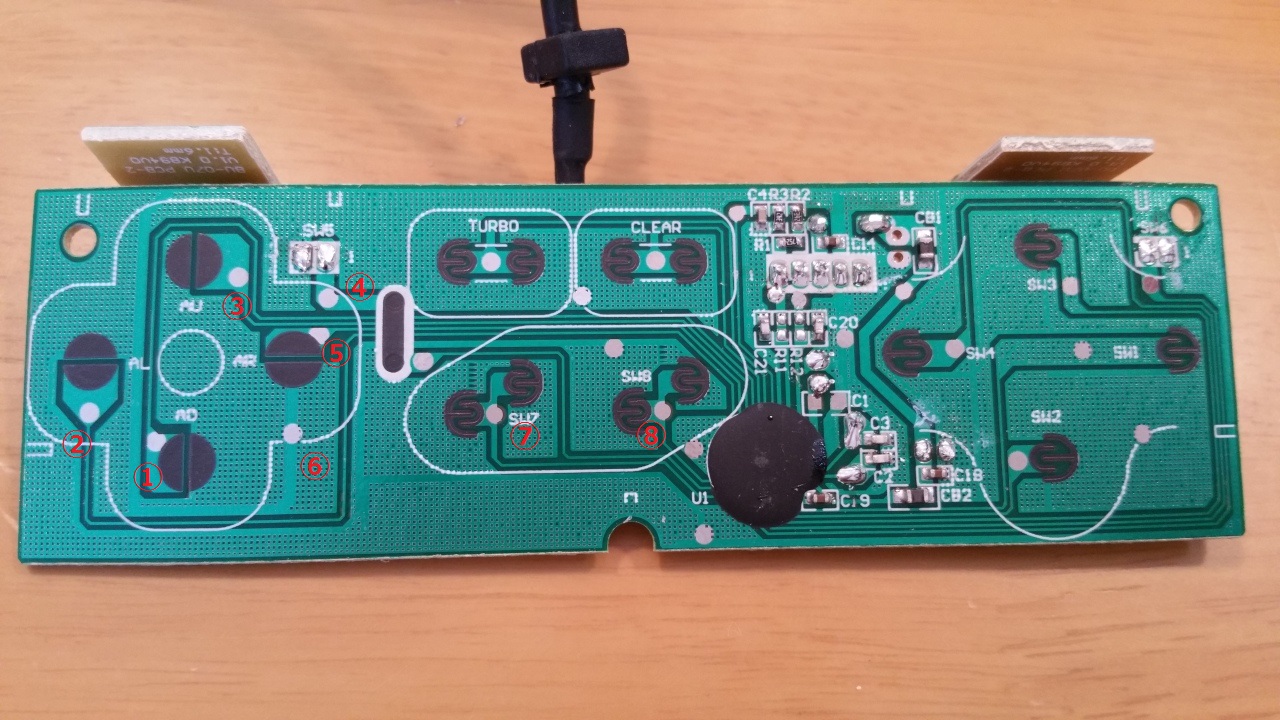

下記のように基板を取り出し、各ピンをハンダ付けしてきます。

6PinのGNDさせ間違えなければどのボタンでも大丈夫です。
Pin１、Pin2を下記のように十字キーに割り当てるとカウントの取りこぼしが発生しました。Pin1,2は右側のXYABボタンにハンダ付けするようにしてください。

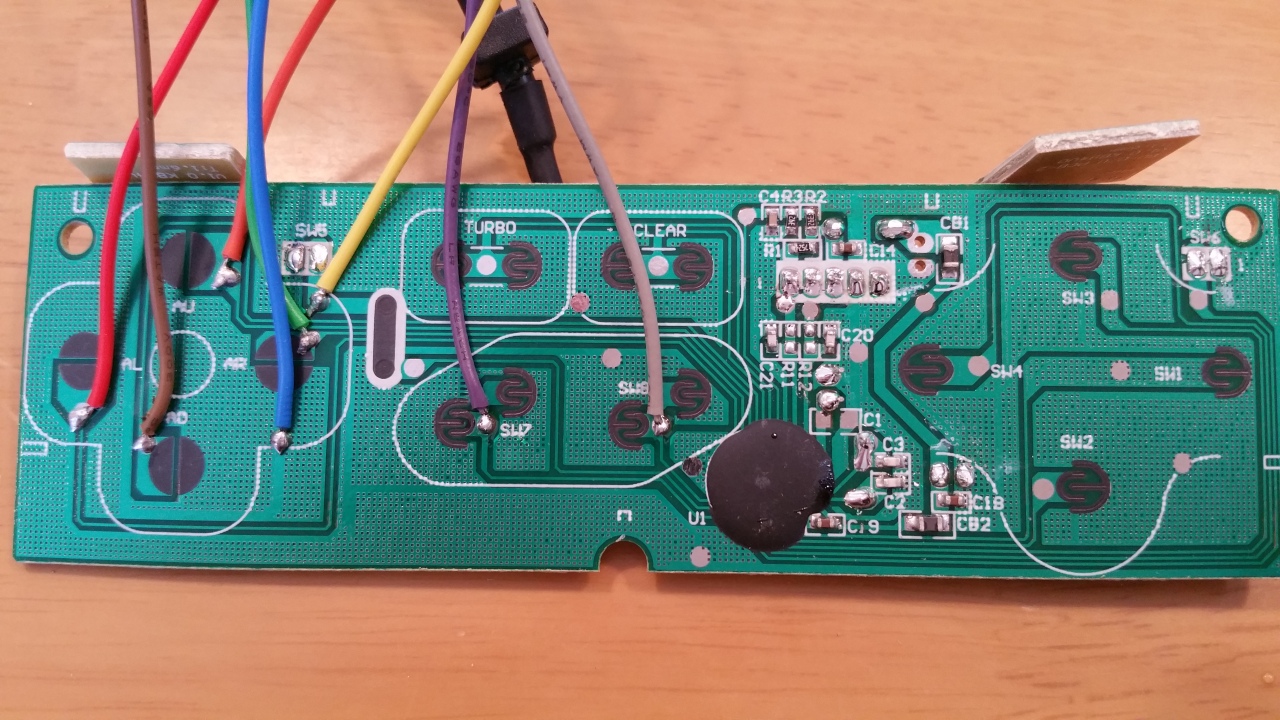

ハンダ付け完了。

適当にケースへ戻します。下記画像ではLボタンを取ってそこからケーブルを出しました。

以上で完成です。

OTGケーブルを付け、スマホにつなぎ、「アプリの初期設定」にて説明しているPinの紐づけ設定を行ってください。
